概要 anchor.png

16軸からなる基本的なヒューマノイドロボットの構造で、頭にセンサユニットを搭載しました。
標準でBluetoothを搭載し、PCとワイヤレス通信が可能です。
開発にはC言語の基礎知識が必要ですが、予めAPIが用意されていますので、短いプログラムでも制御ができます。
組み立て済みですので、導入に時間を取られません。

Page Top

基本仕様 anchor.png

自由度16軸(脚部:10, 腕部:6)
センサAX-S1:赤外線反射センサ, 音センサ
AX-12+:位置検出, トルク検出, 電圧モニタ
FDIII-HC:3軸加速度, 電圧モニタ
電源ACアダプタ 12V 5Ah, LiPo 11.1V 1000mAh
PC間通信USBもしくはBluetoothによるシリアル通信
サイズ高さ351.5×幅165.6×奥行き100[mm]
重量1.25kg
その他I/Fプッシュスイッチ, DIPスイッチ, ブザー, LED, microSD
開発ツールGCC Developer Lite
Page Top

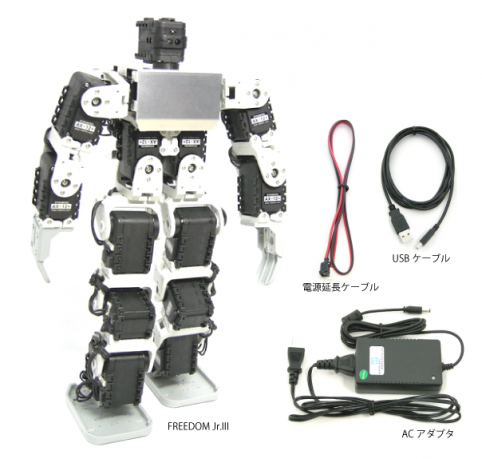

外観 anchor.png

www.besttechnology.co.jp_gate.php
Page Top

パーツリスト anchor.png

FREEDOM Jr.III本体
Dynamixel AX-12+
16個
Dynamixel AX-S1
1個
Dynamixelケーブル17本
アルミシャーシ, アルミカバー, カバー用ビス-
プラスチックフレーム-
ボルト, ナット-
FDIII-HC1枚
microSDカード1枚
その他
USBケーブル1本
ACアダプタ (FREEDOM及び充電器兼用)1台
電源延長ケーブル1本
Page Top

FREEDOM jr.III Manual anchor.png

Page Top

FREEDOM jr.III Start Guid anchor.png

基本的な使い方の説明です。初めにお読み下さい。
以下よりダウンロード下さい。

ダウンロード(PDF)

Page Top

サンプルプログラム anchor.png

ヒューマノイド型を前提にしたサンプルプログラムです。
以下よりダウンロード下さい。

ダウンロード(ZIP)

Page Top

FREEDOM III Library anchor.png

FREEDOM jr.IIIを効率的に運用するためのFREEDOM IIIライブラリの説明です。
以下よりダウンロード下さい。

ダウンロード(PDF)

Page Top

関連製品 anchor.png

FREEDOM jr.IIIを構成する部品単体、周辺機器の説明です。

Page Top

その他 anchor.png

Page Top
FDIII-HC Starter Kit Guid anchor.png

BTH055 FDIII-HC Starter Kitの学習ガイドです。基礎から学びたい方は参考にして下さい。

Page Top
Dynamixel構成例紹介 anchor.png

拡張をお考えの方は先ずこちらをご覧下さい。
