概要 anchor.png

DX BusrepeaterはDynamixelシリーズに備わっているRS-485もしくはTTLの2種類のI/Fを相互変換するボードです。次のような目的で使用する事を想定しています。

  • RS-485 I/Fで構成されたシステムにTTL I/Fを装備した装置を追加、またはその逆
  • ケーブル長によっては信号の劣化が著しくなるTTL I/Fを、一時的にRS-485に変換しホストと装置間のケーブルを延長
  • いずれかのI/Fのみを持つホストコントローラに異なるI/Fの装置を接続

Dynamixelシリーズがサポートする半二重TTLシリアル及びRS-485 I/Fとの互換性を持ちますが、同種のI/Fで通信する他の装置にも適用できます。

Page Top

仕様 anchor.png

Page Top

同梱内容 anchor.png

型式数量備考
本体1E184
Page Top

基本仕様 anchor.png

商品番号BTE097
PCBリビジョンE184
動作温度範囲0~70℃ 結露なき事
寸法約18x13x6.5mm
重量
電源電圧範囲6~25V
(絶対最大定格電圧 -0.3~32V)
各I/F仕様TTL複信 半二重
最大通信速度 10Mbps
絶対最大定格 -0.5~6.5V
ESD保護 MM=±2kV, HBM=200V
RS-485複信 半二重
最大通信速度 20Mbps
最大ノード数 224台
絶対最大定格 -60~60V
ESD保護 MM=±8kV, HBM=±40kV
環境配慮RoHS準拠, 鉛フリー半田

Page Top

内部簡略ブロック図 anchor.png

Page Top

外観・レイアウト anchor.png

topbottom
3D
E184 3D pdf
※ダウンロードした上でAcrobat Readerで閲覧の事
Page Top

回路図 anchor.png

Page Top

各機能詳細 anchor.png

Page Top
CN1 anchor.png
  • TTL I/F
  • SIGNAL端子は220kΩの抵抗を介して内部の5V電源へウィークプルアップ
  • GND・VDD・通信用信号ラインが接続
    Pats NameJST Parts Number
    基板用ヘッダーS3B-EH
    ハウジングEHR-3
    ターミナルSEH-00x
    端子番号信号名
    1GND
    2VDD
    3TTL Signal
Page Top
CN2 anchor.png
  • RS-485 I/F
  • D+/D-端子間は220kΩの抵抗を介して接続
  • GND・VDD・通信用信号ラインが接続
    Pats NameJST Parts Number
    基板用ヘッダーS4B-EH
    ハウジングEHR-4
    ターミナルSEH-00x
    端子番号信号名
    1GND
    2VDD
    3RS-485 D+
    4RS-485 D-
Page Top

使用方法 anchor.png

Page Top

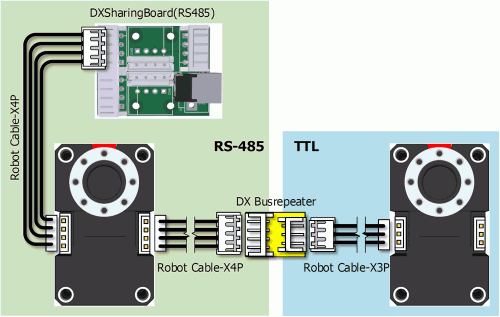

RS-485 I/FのデバイスとTTL I/Fのデバイスを接続 anchor.png

Robot Cable-X3PとRobot Cable-X4Pケーブルを用いてDynamixelや専用I/Fと接続します。


CN1とCN2のI/Fは双方向に変換されますので、どちらがホスト側であるかといった事は特に厭いません。

Page Top

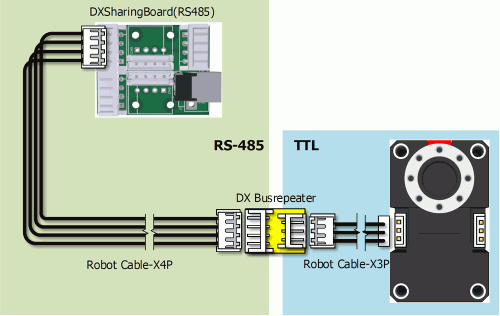

TTL I/Fのデバイスのケーブル延長 anchor.png

TTL I/Fはメートルオーダの延長はほぼ期待できません。そこでRS-485を用いて遠方までケーブルを延長し、BusrepeaterでTTL I/Fに変換した後にTTL I/Fのデバイスをつなぐといった手法があります。


なおRS-485と電源部分のケーブルはバラ線や平行線ではなく、ツイストペアシールド線を用いる事を強く推奨します。


またRS-485の終端抵抗の措置は必須です。

Page Top

その他 anchor.png

Page Top

注意事項 anchor.png

  • 絶縁措置を施していないため、運用時は絶縁チューブ等で保護する必要がある。なお精度の高い大きめな値の抵抗を採用しているので、部品に直接接するようなグルーの類いを使用すると正常動作しなくなる。
  • CN1とCN2の電源端子(VDD・GND)は基板を介してお互いに接続されるため、動作電圧が違うDynamixel同士を接続してはならない。
  • 半二重が前提のプロトコル配下で通信するものであり、それを意識せず同時期に両コネクタへデータが送信されると容易にコンフリクトが発生する。
  • バスの切り替え制御は受信データのエッジを元にしたオフディレイ回路を介しているが、回路が想定する時間(10us)よりも早い応答をするデバイスを使用した場合はバスの衝突が発生する可能性がある。
  • R12はRS-485のフロート状態を回避するために装備しており、終端抵抗としての目的は持たない。
  • R11とR13のバイアス抵抗は使用する機器に応じて1005(ミリ)サイズの抵抗を任意に装備して使用の事。
Page Top

対応するデバイス anchor.png

Device Name
Dynamixel AX・DX・RX・EX・MX・X・PRO・PRO+, P, USS3・DXMIO
