概要 anchor.png

下記構成部品からなる相撲ロボットのキットです。
BTA031　相撲ロボット4駆車体
BTA032　相撲ロボット4駆Basic（車体＋センサ＋ユニバーサルドライバ）
となります。

【注記】
※バッテリーは販売していません。最適な物を準備下さい。
※シャシにブレードは付いていません。必要に応じて準備下さい。

Page Top

主な仕様 anchor.png

商品番号BTA031 / BTA032
重量BTA031：約1300g / BTA032：約1400g
モーターギヤヘッド減速比1:10
台車ギヤトレイン減速比1:6.43
Page Top

構成部品 anchor.png

名称個数備考
①モーター＋ピニオンキット2詳細
②ギヤトレインキット2詳細
③タイヤキット4詳細
④シャシ1詳細
⑤シャシカバー1詳細
⑥光センサー3BTE023技術情報を参照
⑦反射型フォトインタラプタ2BTE003B技術情報を参照
⑧ユニバーサルドライバ1BTA022/BTA023技術情報を参照
Page Top

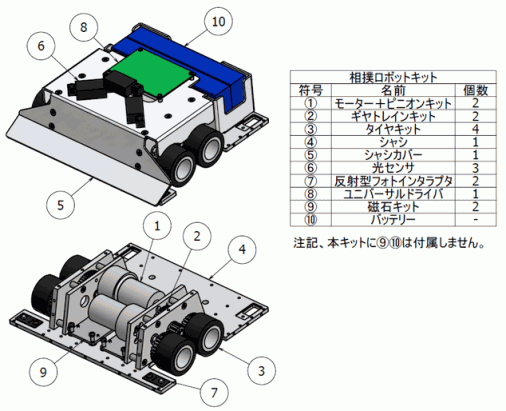

構成図 anchor.png

BTA031 LIST.png
Page Top

外形寸法図 anchor.png

BTA031 DIM.png
Page Top

モーター＋ピニオンキット anchor.png

重量185g
①モーターTAMIYA380K10
・モーター電圧7.2V
・無負荷電流0.67A
・無負荷回転数1815rpm
・最大効率トルク65.7mNm
・ギヤヘッド減速比1/10
②ピニオン・モジュール；0.8　・歯数；16
③止めねじM3

◆構成図

BTA036 LIST.png
Page Top

ギヤトレインキット anchor.png

重量256g
①ブラケット1・材質；アルミ ・板厚；4.0mm
②ブラケット2・材質；アルミ ・板厚；6.0mm
③ギヤ1・モジュール；0.8 ・歯数；48
④ギヤ2・モジュール；1.0 ・歯数；14
⑤シャフト材質；ステンレス

◆構成図

BTA037 LIST.png

◆ブラケット1モーター取付穴

BTA037 BRKT1.png
Page Top

タイヤキット anchor.png

重量180g
①タイヤ材質；中間補強布入り耐圧ゴム
②ホイール材質；アルミ
③ギヤ・モジュール；1.0 ・歯数；30
④シャフト材質；ステンレス

◆構成図

BTA039 LIST.png
Page Top

シャシ anchor.png

材質アルミ
板厚4.0mm

シャシ穴位置図

※シャシカバー取付穴以外は全てのネジ穴が使用できます。

Page Top

シャシカバー anchor.png

材質アルミ
板厚2.0mm
