概要 anchor.png

組み込み用BluetoothモジュールであるZEALをマイコン等のUARTに接続し、Bluetoothによる無線操縦機能を拡張するためのキットです。ZEAL単体モジュールは一般的なUARTを装備した3.3V系のマイコンに直結でき、特に難しい設定をせずとも自動的に無線接続が確立し、即RC-100のボタンの状態を取得する事ができます。
また、RC-100は用途やプログラムの都合に合わせて複数のプロトコルを選択して送信する事ができます。

Page Top

基本仕様 anchor.png

RC-100ボタン数10個(電源ボタンを除く)
電源RC-100:単三乾電池2本
ZEAL単体モジュール:DC3.3V±10%
I/FZEALのUARTに準拠(ハードフロー制御は無効化)
通信速度ZEALの出荷時デフォルト値として115200bps
ZEALの動作モードRC-100側:自動待ち受け
ZEALピッチ変換モジュール側:自動接続(RC-100内蔵ZEALのMACアドレスを設定)
内容物ZEAL内蔵RC-100
ZEALピッチ変換モジュール
Page Top

外観 anchor.png

Page Top
RC-100 anchor.png
  • 5, 6ボタンの間にある赤外発光LEDは機能しない。
  • 自動待ち受けに設定されたZEALを内蔵
  • 内蔵されるZEALの諸設定は変更禁止
Page Top
ZEALピッチ変換モジュール anchor.png
  • ZEAL-C01版ピッチ変換モジュールの詳細はこちら
  • ZEAL-C02版ピッチ変換モジュールの詳細はこちら
  • 出荷時初期設定は以下の通り
    同梱されるRC-100に内蔵されるZEALへ自動接続
    ボーレートは115.2kbps
    CN1-3から接続状態を出力(HIGH切断, LOW接続)
    DIP1は自動モード(DIP1-1:OFF, DIP1-2:ON)
Page Top

通信プロトコル anchor.png

Page Top
プロトコル1 anchor.png

Bioloidのリモートコントローラとコンパチブルな通信プロトコルです。10個のボタンの状態を16bitの値で取得できます。ボタンとビットの割り当ては以下の通りです。

bit15~109876543210
ボタン名-654321RLDU

ボタンの状態は以下の6byteのパケットに変換されZEALへ送信されます。

1byte:0xff固定
2byte:0x55固定
3byte:ボタン出力値の下位バイト
4byte:ボタン出力値の下位バイトの論理反転
5byte:ボタン出力値の上位バイト
6byte:ボタン出力値の上位バイトの論理反転

例えば[U]と[6]を同時に押した場合、ボタン出力値は0x201、下位バイトは0x01、上位バイトは0x02となり、パケットは以下のようになります。

0xff 0x55 0x01 0xfe 0x02 0xfd (バイナリ列で6バイト)

なお、いずれかのボタンが押下されていると一定間隔でパケットを送信し続け、全てのボタンが離されると出力値が0のパケットを1回送信した後にパケットの送信を停止します。

Page Top
プロトコル2 anchor.png

3桁の16進数文字列でボタンの出力値を文字列で送信する通信プロトコルです。10個のボタンの状態を12bitの値で取得できます。ボタンとビットの割り当ては以下の通りです。

bit15~109876543210
ボタン名-654321RLDU

ボタンの状態は以下の5byteの文字列に変換されZEALへ送信されます。

1byte:'['
3byte:'0'~'3'の文字 (出力値を16進数表記した際の3桁目)
4byte:'0'~'9','A'~'F'の文字 (出力値を16進数表記した際の2桁目)
5byte:'0'~'9','A'~'F'の文字 (出力値を16進数表記した際の1桁目)
6byte:']'

例えば[U]と[6]を同時に押した場合、ボタン出力値は0x201となり、パケットは以下のようになります。

[201] (全て文字で5文字分)

なお、ボタンの状態が変化した時のみパケットが送信されます。

Page Top
プロトコル3 anchor.png

ボタンの状態が変化した時にのみ、そのボタンの状態を送信します。
1のボタンが押されると"<1>"、離されると"(1)"といった具合に、押されると'<'と'>'で押されたボタン名が囲われ、離されると'('と')'でボタン名が囲われて送信されます。
複数のボタンが同時に押された場合は、押されたボタンの数だけ括弧で囲われた文字が送信されます。

例えば[U]と[6]を同時に押してしばらくして同時に離すと以下のようになります。

<U><6>(U)(6) (全て文字)
Page Top

使用方法 anchor.png

Page Top

接続概略 anchor.png

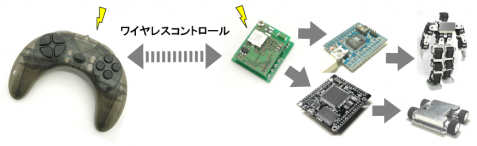

ZEALピッチ変換モジュールをマイコンボード等を介して自作のロボットや制御装置等に組込み、RC-100でワイヤレスコントロールします。

Page Top

ZEALピッチ変換モジュールの組み込み anchor.png

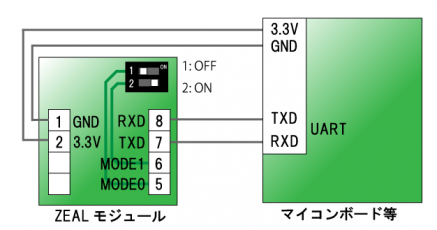

図のようにターゲットと配線します。DIP1は自動モード(DIP1-1:OFF, DIP1-2:ON)に設定しておきます。


無線接続の確立状態は3pinをモニタする事で行えます。

通信速度は115.2kbpsがデフォルトとなっていますが、下記の手順を経て変更する事もできます。

  1. ZEALピッチ変換モジュールをBTX026に装着する。
  2. BTX026のDIPスイッチは全てOFFにする。
  3. ZEALピッチ変換モジュールのDIP1を設定モード(DIP1-1:ON, DIP1-2:OFF)にする。
  4. BTX026をPCのシリアルポートに接続し電源を供給する。
  5. 適当なシリアルターミナルクライアント(Tera TermSTERM等)で9600bps,ノンパリティ,データビット8,ストップビット1,フロー制御なしの設定でシリアルポートを開く。
  6. ZEAL-C02を搭載したモジュールの場合は、使用するボーレートによって以下のコマンドを入力しエンターキーを押す(一例)
    ボーレート: コマンド
    115200bps:  BTLB1152
    57600bps:   BTLB576
    38400bps:   BTLB384
    9600bps:    BTLB96
    4800bps:    BTLB48
    2400bps:    BTLB24
    1200bps:    BTLB12
    ZEAL-C01を搭載したモジュールの場合は以下の通り
    ボーレート: コマンド
    115200bps:  BTB1152
    57600bps:   BTB576
    38400bps:   BTB384
    9600bps:    BTB96
    4800bps:    BTB48
    2400bps:    BTB24
    1200bps:    BTB12
    なお入力したコマンドはターミナルクライアント自身でエコーバックしない限り見ることはできない。成功すると ACKN、失敗すると NG12 が返る。成功すると即時ZEALのボーレートが変わってしまうので、再度変更する場合はBTX026のリセットボタンを押して再度コマンドを入力する。
  7. BTX026への電源供給を断ち、ZEALピッチ変換モジュールのDIP1を自動モード(DIP1-1:OFF, DIP1-2:ON)に戻す。
Page Top

RC-100の準備 anchor.png

RC-100の裏面にある電池カバーを外し、単三乾電池2本をRC-100に向きを間違えないよう装着します。なお乾電池は付属しませんので、別途用意して下さい。

Page Top

電源のON/OFF anchor.png

コントローラ中央の電源ボタンを押し続けると緑色のLEDが高速でブリンクし、赤色のLEDがフラッシュするまでさらに押し続ける事(その間約3秒)で電源がONになります。その後ワイヤレス接続が確立するまでは赤色のLEDが約0.5秒間隔でフラッシュし続け、ワイヤレス接続が確立すると約2秒間隔でフラッシュするようになり、選択したプロトコルに従って通信を行えるようになります。なお、接続が確立している間に電源ボタン以外を押下している間は緑色のLEDが高速で点滅します。

電源がONの状態で再度電源ボタンを3秒以上長押しすると、全てのLEDのブリンクが停止し電源がOFFになります。また電源がONの状態で2分程度ボタンを押さない場合は、自動的に電源をOFFにします。

Page Top

通信プロトコルの切り替え anchor.png

電源がOFFの状態で5, 6ボタンと1~3ボタンのいずれかを同時に押しながら電源をONにすると、通信プロトコルの切り替えが行われます。

  • プロトコル1
    5, 6, 1ボタンを同時に押しながら電源ON
  • プロトコル2
    5, 6, 2ボタンを同時に押しながら電源ON
  • プロトコル3
    5, 6, 3ボタンを同時に押しながら電源ON

なお、変更されたプロトコルは電源を切っても保持されます。

Page Top

注意事項 anchor.png

Page Top

無線の接続状態 anchor.png

再接続はZEAL自体が自動的に行いますので、無線の接続を励起する目的で電源を意図的にON/OFFさせる必要はありません。
また、電池の残量は計測していませんので、使用環境に応じて必要と思われる容量の単三型乾電池を利用して下さい。電池の残量が少ない状態で使用していると頻繁に無線接続が切断するようになり、最終的にはRC-100自体が再起動を繰り返す事になります。

Page Top

使用環境 anchor.png

無線機器の使用を禁じている場所がありますので、そういった場所での使用は行わないで下さい。場合によっては他の機器の動作に支障をきたす恐れがあります。

Page Top

保管 anchor.png

不用意にRC-100の電源ボタンが押されて電源が入ってしまうと、気付かないうちに電池が消耗してしまいます。長時間使用しない場合や運搬時は電池の消耗を防ぐためにも電池を取り外しておく事をお勧めします。
