概要 anchor.png

ZEAL-C01を組み込みや実験を行いやすいように、必要最低限の端子のみを0.1インチピッチのピンヘッダに変換したモジュールです。
3.3Vで動作するマイコン等に直結する事を想定していますので、RS232Cレベルの信号は接続できません。

Page Top

基本仕様 anchor.png

商品番号BTX047
I/Fディップスイッチ (ZEALのMODE0,1を接続)
BluetoothバージョンBluetooth Ver2.0+EDR対応
周波数2400-2480MHz
最大転送速度約3Mbps(asymmetrical max)
プロファイルSPP, DUN
最大受信感度-70dBm
通信距離約10m (使用環境による)
変調方式FHSS/GFSK 1Mbps, π/4DPSK, 8DPSK.
最大送信電力+4dbm (Bluetooth TX power class2)
端末通信速度1200~921600bps
外部電源DC3.3V
消費電流アクティブ時 55mA以下
スタンバイ時 0.36mA
重量およそ3g
外形寸法およそL20.5xW18.2xH7.7(ピンヘッダ部を除く)mm
内容物ZEAL-C01 x1, 変換基板 x1, 4pinピンヘッダ x2
Page Top

外観 anchor.png

ZEAL-C01装着状態変換基板top変換基板bottom
Page Top

回路図 anchor.png

  • ZEAL-C01のCTS端子はGNDに接地させハードフロー制御を実質非活性としているので、大量のパケットを送信するといった場合にドロップする事もあり得る。
  • 基板裏面の半田ジャンパは設定済みで変更不可とする。
Page Top

端子配置・外形 anchor.png

Page Top

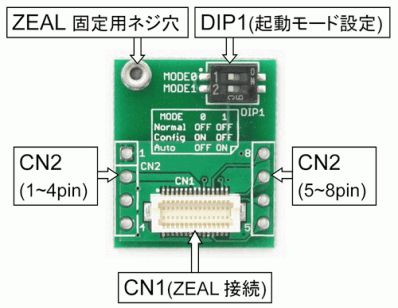

各部名称 anchor.png

Page Top

端子配列 anchor.png

端子名称備考I/O
1GND電源及びシグナルGND-
2VCCDC3.3Vを接続-
3STAT接続ステータスO
4RESETLOWの入力でリセットI
5MODE0起動モードの設定※I
6MODE1起動モードの設定※I
7TxD送信データO
8RxD受信データI

※外部より5, 6ピンへ信号を入力してモードを制御する場合は、DIP1-1,2はOFF状態にしなくてはなりません。

Page Top

起動モード設定ディップスイッチ anchor.png

電源印加時の起動モードを設定します。外部端子の5, 6ピンよりモードを制御する場合は、DIP1-1, 2共にOFFにする必要があります。

起動モードDIP1-1(MODE0)DIP1-2 (MODE1)機能
通常モードOFF(1)OFF(1)起動時、端末通信速度を9600bpsにしてコマンドモードとなる
設定モードON(0)OFF(1)起動時の端末通信速度はBTBコマンドに従う以外は、通常モードと同様にコマンドモードとなる
自動モードOFF(1)ON(0)コマンドモードで設定されたパラメータを元に自動待ち受け・自動接続を実行する
書込モードON(0)ON(0)ファームウェアのアップデートに使用
Page Top

組み込み anchor.png

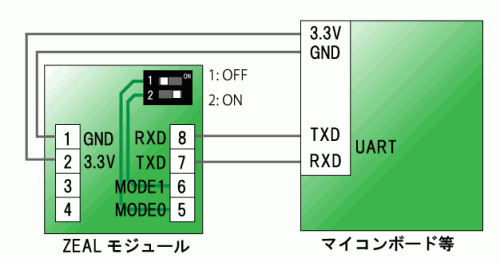

図のようにターゲットと配線します。


無線接続の確立状態は3pinをモニタする事で行えます。

Page Top

データシート anchor.png

ZEAL-C01の仕様書等はこちらのサイトを参照下さい。
