USB2RS485 dongleは小形・アイソレーション・シンプルを主眼に置いたPCのUSBコネクタにDynamixelシリーズ向けのI/Fを増設する製品です。

USBとRS-485 I/F間は磁気的結合による絶縁がなされていますので、RS-485 I/F側で発生したサージ電流の影響がPCのUSBポートに波及しにくく、また小形なためRaspberry Pi等の小形なコンピュータにRS-485 I/Fを増設する際の省スペース化に寄与します。他に汎用のRS-485 I/Fや同種のI/Fで通信できるDynamixel以外のアクチュエータにも適用できます。

Page Top

仕様 anchor.png

Page Top

同梱内容 anchor.png

型式数量備考
本体1-
Page Top

基本仕様 anchor.png

品番BTE079
PCBリビジョンE143
動作温度範囲-40~85℃ 結露なきこと
寸法約45x13x8.5mm
重量
電源USBバスパワー
コネクタ等USB-A x1
MOLEX 22-05-7045 x1
各I/F仕様USBUSB 2.0 FS
ESD保護 MM=±400V, HBM=±8kV
RS-485複信 半二重
最大通信速度 3Mbps
最大ノード数 256台
絶対最大定格 -9~14V
ESD保護 MM=±15kV, HBM=±15kV
絶縁電圧5kV rms 1min
環境配慮RoHS準拠, 鉛フリー半田
Page Top

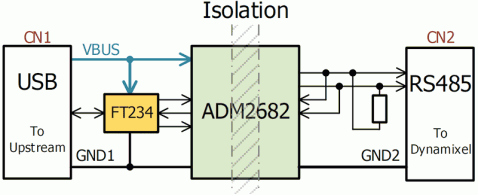

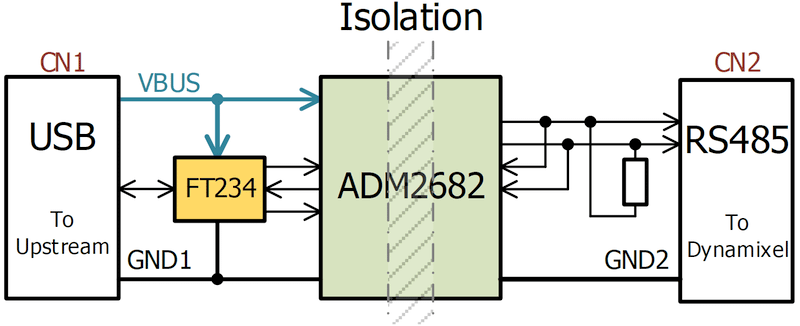

内部簡略ブロック anchor.png

Page Top

外観・レイアウト anchor.png

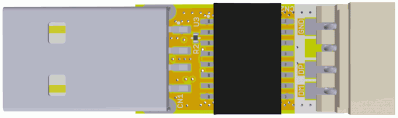

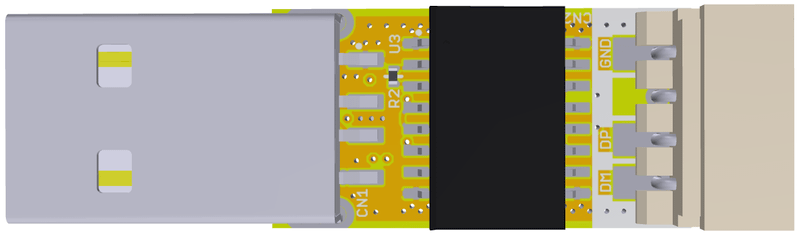

top

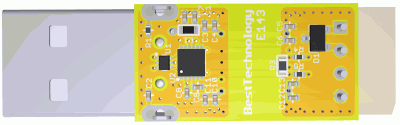

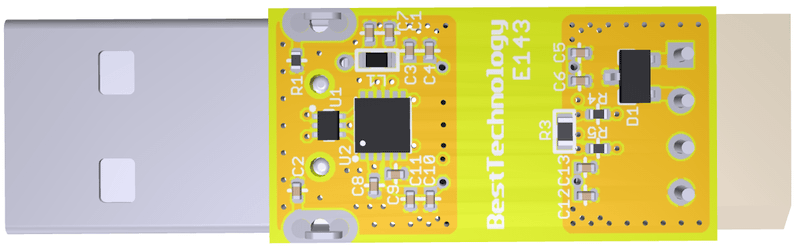

bottom
[添付]
Page Top

各機能詳細 anchor.png

Page Top
CN1 anchor.png
  • USB Type-A
  • PC等のUSBポートに直結可能
  • 必要に応じてUSB延長ケーブル等を適用のこと
Page Top
CN2 anchor.png
  • MOLEX 22-05-7045
  • RS-485 I/Fを搭載したDynamixelシリーズ用のコネクタ
  • RS-485 I/Fと電源は以下の端子に接続(VDDはランドのみで内部回路へは未接続)
Page Top
R3 anchor.png
  • RS-485の信号ラインD-,D+間に挿入された1.5kΩの終端抵抗
  • 不要の際はR3を取り外す事
Page Top

使用方法 anchor.png

ここではソフトウェア及びデバイスドライバについては、Windowsを前提とします。

PCのUSBポートに本製品を装着し、CN2にRS-485 I/Fを持った機器を接続します。

Page Top

デバイスドライバのインストール anchor.png

本製品にはFTDI社のUSBシリアル変換ICが使用されています。
デバイスドライバのインストール手順の詳細はこちらを参照下さい。

Page Top

応答の待ち時間 anchor.png

FTDI社のUSBシリアル変換ICはチップ内にタイマが内蔵されており、このタイマのタイムアウトにより送受信のイベントが発生します。このタイムアウト時間は提供されるデバイスドライバにて16msに設定されているため、これより短い時間での応答性を得ようとする場合は値を変更しなくてはなりません。

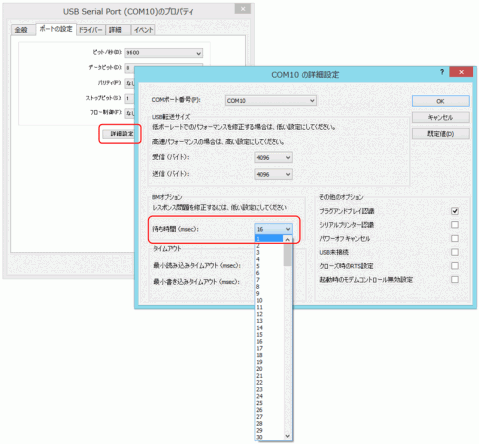

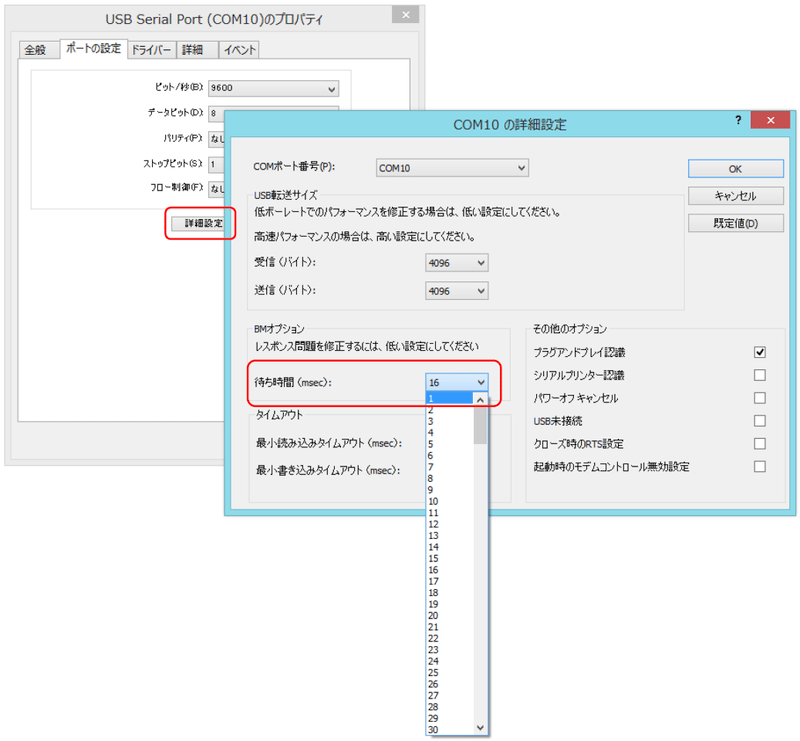

FTDI社のライブラリ等を使用する場合は、専用のAPIで必要に応じて変更する事が可能ですが、WIN32 APIでオープン・クローズ・送受信だけを扱うアプリケーションの場合は、デバイスマネージャの該当COMポートのプロパティから予め任意の値に変更しておく事で対処出来ます。

Page Top

ボーレート anchor.png

RS-485 I/Fは最大で3Mpbsまで対応します。
なお、FTDI社のUSBシリアル変換ICの仕様として1.5Mbps以下であれば次式により導かれます。なお、1.5Mbpsを超えたボーレートは2Mbps及び3Mbpsのみに対応します。

real baudrate = 3000000 / internal divisor
internal divisor = n + 0, 0.125, 0.25, 0.375, 0.5, 0.625, 0.75, 0.875
(n = 2..16384)
real baudrate[bps]internal divisor
30000000*
20000001*
15000002
14117652.125
13333332.25
12631582.375
12000002.5
11428572.625
10909092.75
10434782.875
10000003
9600003.125
9230773.25
8888893.375
8571433.5
8275863.625
8000003.75
7741943.875
7500004
7272724.125
7058824.25
6857144.375
(中略)(中略)
18316384.625
18316384.75
18316384.875
18316384
*は例外

ホストから任意のボーレートを指定するとデバイスドライバは数式上の最も近いボーレートに丸められた値を採用するため、誤差が生じる場合があります。そのため、できるだけこの数式にあてはまるボーレートを採用する事を推奨します。

Page Top

対応するデバイス anchor.png

Device Name
Dynamixel DX・RX・EX・MX・XM・PRO・USS3・DXMIOのRS-485 I/Fを装備したバージョン
Page Top

Dynamixel Library anchor.png

WindowsやLinux上で動作する通信プログラムを作る際は、Dynamixel Libraryを併用するとシリアル通信やプロトコルといった煩雑なものを意識せずにコーディングする事ができます。
APIに対して対象デバイスのID・番地・値といった引数を与えるだけでコントロールテーブルの読み書きが実現でき、マルチスレッド等で複数のデバイスに対して個別にアクセスする様なアプリケーションも容易に構成できます

Page Top

Dynamixel Configurator anchor.png

デバイスのコントロールテーブルの状態をモニタしたりパラメータの変更や動作確認を簡便に行うソフトウェアとして、Dynamixel Configuratorを提供しています。
公開されているバージョンはWindows版のみとなります。

Page Top

注意事項 anchor.png

  • 一部のDynamixelがサポートする2250000・2500000・3500000・4000000[bps]といったボーレートは、搭載されるUSBシリアル変換チップが対応していないため、Dynamixelのボーレートをそれらの値に変更してはならない。
