組み立て anchor.png

カメラの雲台を組み立てます。

Page Top

材料の準備 anchor.png

  • FDIII-HCスターターキット
  • Chapter5まで使っていたケース
  • 新たにAX-12Aを1個追加
  • USBカメラ

AX-12Aを2個使用しますので、スターターキットとは別にもう1つAX-12Aをご用意下さい。
追加したAX-12Aは、Chapter6.1を参考にIDを2に変更して下さい。

USBカメラではなくてもデジカメなどで構いませんし、とりあえずプログラムの練習をしたい方はカメラは無くても構いません。

Page Top

雲台の組み立て anchor.png


図のようにID=2のAX-12Aにナットを入れます。



図のようにID=2のAX-12Aをケースに取り付けます。



上から見た時に図のようにホーンの切り込みが真ん中になるように、ID=1のAX-12Aにフレーム(OF-12SH)を取り付けます。



ケースに取り付けたID=2のAX-12Aのホーンの切り込みが真上にあるようにして下さい。



ID=1のAX-12Aに取り付けたフレームにワッシャとプッシュを取り付けます。

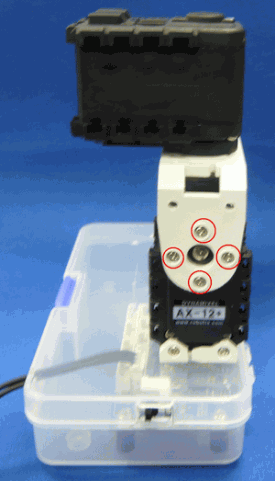

小さいネジ4本と大きいネジ1本で、ID=1のAX-12Aに取り付けたフレームとID=2のAX-12Aを取り付けます。



ケーブルをFDIII-HC → ID=2のAX-12A → ID=1のAX-12Aと接続します。



電源ケーブル、ACアダプタをを接続します。電源スイッチはOFFです。



ID=1のAX-12AにUSBカメラを取り付けます。

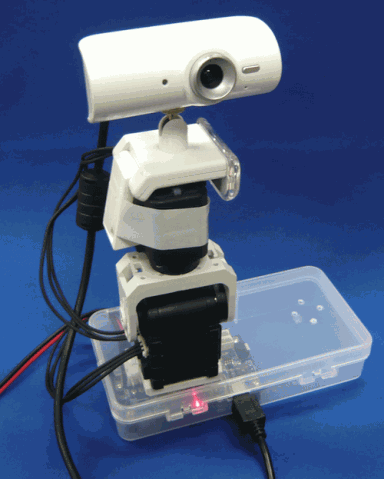

完成です。
