概要 anchor.png

FREEDOM jr.IIIの上位機種です。
全てのモータを保持トルクの高いDynamixel RX-28に換装したことで、より再現性の高い動きを実現。運用の幅が広がります。

16軸からなる基本的なヒューマノイドロボットの構造で、頭にセンサユニットを搭載しました。
標準でBluetoothを搭載し、PCとワイヤレス通信が可能です。
開発にはC言語の基礎知識が必要ですが、予めAPIが用意されていますので、短いプログラムでも制御ができます。
組み立て済みですので、導入に時間を取られません。
Wireless Controller、バッテリ、充電器をセットにしたオールインワンパックです。

Page Top

基本仕様 anchor.png

自由度16軸(脚部:10, 腕部:6)
センサAX-S1:赤外線反射センサ, 音センサ
RX-28:位置検出, トルク検出, 電圧モニタ
FDIII-HC:3軸加速度, 電圧モニタ
電源ACアダプタ 12V 5Ah, LiPo 14.8V 1300mAh
PC間通信USBもしくはBluetoothによるシリアル通信

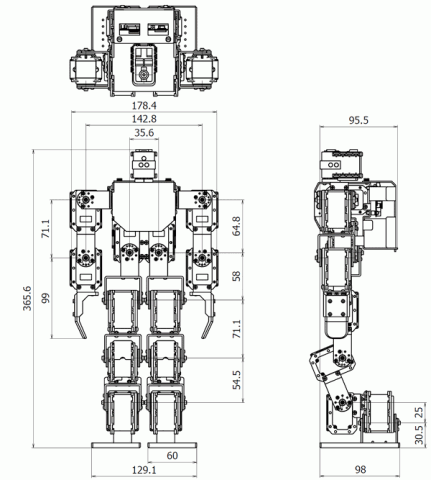

サイズ高さ365.6×幅178.4×奥行き98[mm]
重量2.03kg
その他I/Fプッシュスイッチ, DIPスイッチ, ブザー, LED, microSD
開発ツールGCC Developer Lite
Page Top

外観 anchor.png

Page Top

パーツリスト anchor.png

FREEDOM Jr.III RX-28 version本体
Dynamixel RX-28
16個
Dynamixel AX-S1
1個
Dynamixelケーブル17本
アルミシャーシ, アルミカバー, カバー用ビス-
アルミフレーム, プラスチックフレーム-
ボルト, ナット-
FDIII-HC1枚
microSDカード1枚
その他
USBケーブル1本
ACアダプタ (FREEDOM及び充電器兼用)1台
電源延長ケーブル1本
FREEDOM Jr.III (RX-28 version) バッテリ1個
FREEDOM Jr.III 充電器1台
FREEDOM Jr.III Wireless Controller1台
Page Top

マニュアル anchor.png

Page Top

スタートガイド anchor.png

基本的な使い方の説明です。初めにお読み下さい。
以下よりダウンロード下さい。
ダウンロード(PDF)

Page Top

サンプルプログラム anchor.png

ヒューマノイド型を前提にしたサンプルプログラムです。
こちらにて公開中です。

Page Top

FREEDOM III Library anchor.png

FREEDOM jr.IIIを効率的に運用するためのFREEDOM IIIライブラリの説明です。
こちらにて公開中です。

Page Top

関連製品 anchor.png

FREEDOM jr.IIIを構成する部品単体、周辺機器の説明です。

Page Top

その他 anchor.png

Page Top
FDIII-HC Starter Kit Guide anchor.png

BTH055 FDIII-HC Starter Kitの学習ガイドです。
基礎から学びたい方は参考にして下さい。
こちらにて公開中です。

Page Top
Dynamixel構成例紹介 anchor.png

拡張をお考えの方は先ずこちらをご覧下さい。
