ベストテクノロジーで現時点で扱っているマイコンボードの外観と、すぐ使うために最低限必要な仕様だけ抜粋して紹介します。
サイズの比較がしやすいように写真のスケールは大体合わせてあります。ざっと眺めると、色によってメーカや種類が分かれているのがわかると思います。

なお、これらのマイコンボードはプリント基板上にマイコン・スイッチ・クロック・抵抗・コンデンサ・レギュレータが搭載されており、必要に応じてプリント基板の両端に設けられたランドを介して外部に信号を引き出すといったスタイルを踏襲しています。
マイコンを動作させるために必要な最低限の回路で構成されており、大半は電源を供給するだけでパソコンと通信するための機能が活性化します。

ページ内コンテンツ

BTC064 H8/3694Fマイコンボード

2006/4初期版リリース
ルネサスエレクトロニクス社 H8/3694F(H8 Tinyシリーズ 64ピン)を搭載
動作クロック 20MHz
RS232C I/F装備
別途DC5Vの電源供給が必要
基板上にマイコンに接続された不揮発メモリを装備
基板の両サイドにマイコンの各端子と直結した40ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としては日本の日立製作所が製造していたマイコンということもあり情報が日本語で提供されているのと、古いマイコンのためリソースの蓄積が多い事が挙げられます。
マイコン単体で内蔵されるフラッシュメモリの書き換えがそれなりに容易にできる様になったのもこの頃からで、書き換え専用の高価なハードウェアは基本的に必要ありません。

BTC065 H8/3687Fマイコンボード

2003/11初期版リリース
ルネサスエレクトロニクス社 H8/3687F(H8 Tinyシリーズ 64ピン)を搭載
動作クロック 20MHz
RS232C I/F装備
別途DC5Vの電源供給が必要
基板上にマイコンに接続された不揮発メモリを装備
基板の両サイドにマイコンの各端子と直結した60ピンのランドを装備
詳細仕様
ウェブショップ

BTC067C ATmega32Aマイコンボード

2004/9初期版リリース
Atmel社 ATmega32A(AVRシリーズ 44ピン)を搭載
動作クロック 16MHz
USB I/F装備(FTDI社 USB UART IC装備)
パソコンのUSBから電源供給可
基板の両サイドにマイコンの各端子と直結した40ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としては海外のホビーユーザに重宝されているAVRシリーズを搭載しています。
本来内蔵されるフラッシュメモリの書き換えには専用のハードウェアが必要ですが、パソコンから容易に書き換えを行うための専用のソフトウェアが書き込まれています。
ボード上にはUSBシリアル変換ICが搭載されており、パソコンとはUSBケーブルだけで接続できます。

BTC068B ATmega128Aマイコンボード

2004/9初期版リリース
Atmel社 ATmega128A(AVRシリーズ 64ピン)を搭載
動作クロック 16MHz
USB I/F装備(FTDI社 USB UART IC装備)
パソコンのUSBから電源供給可
基板の両サイドにマイコンの各端子と直結した60ピンのランドを装備
詳細仕様
ウェブショップ

BTC092 AT91SAM7S32マイコンボード

2006/5初期版リリース
Atmel社 AT91SAM7S32(ARM7コア 48ピン)を搭載
RS232C I/F装備
別途DC3.3Vの電源供給が必要
基板の両サイドにマイコンの各端子と直結した40ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としてはARM7コア(32bit)を内蔵したマイコンを採用したマイコンボードとなります。
本来内蔵されるフラッシュメモリの書き換えには専用のハードウェアが必要ですが、パソコンから容易に書き換えを行うための専用のソフトウェアが書き込まれています。

BTC091 AT91SAM7S256マイコンボード

2005/10初期版リリース
Atmel社 AT91SAM7S256(ARM7コア 64ピン)を搭載
動作クロック 48MHz
RS232C I/F装備
USB I/F装備
パソコンのUSBから電源供給可
基板の両サイドにマイコンの各端子と直結した52ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としてはベストテクノロジー初のARM7コア(32bit)を内蔵したマイコンを採用したマイコンボードとなります。
本来内蔵されるフラッシュメモリの書き換えには専用のハードウェアが必要ですが、パソコンから容易に書き換えを行うための専用のソフトウェアが書き込まれています。
パソコンとはUSBケーブルだけで接続できます。

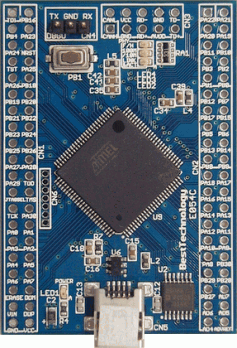

BTC095 AT91SAM7X512マイコンボード

2009/6初期版リリース
Atmel社 AT91SAM7X512(ARM7コア 100ピン)を搭載
動作クロック 48MHz
RS232C I/F装備
USB I/F装備
CAN I/F装備
パソコンのUSBから電源供給可
イーサネット用PHY装備
基板上にマイコンに接続された不揮発メモリを装備
基板の両サイドにマイコンの各端子と直結した80ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としてはARM7コア(32bit)を搭載したマイコンを採用したマイコンボードとなります。
本来内蔵されるフラッシュメモリの書き換えには専用のハードウェアが必要ですが、パソコンから容易に書き換えを行うための専用のソフトウェアが書き込まれています。
パソコンとはUSBケーブルだけで接続できます。
他にイーサネットのPHYやCAN I/Fを搭載しています。

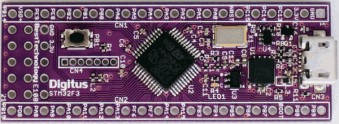

BTC097 Digitus STM32F3

2013/9初期版リリース
ST社 STM32F373(cortex-m4コア 48ピン)を搭載
動作クロック 64MHz
USB I/F装備
パソコンのUSBから電源供給可
基板の両サイドにマイコンの各端子と直結した40ピンのランドを装備
詳細仕様
ウェブショップ

主な特徴としてはCortex-M4コア(32bit)を搭載したマイコンを採用したマイコンボードとなります。
本来内蔵されるフラッシュメモリの書き換えには専用のハードウェアが必要ですが、パソコンから容易に書き換えを行うための専用のソフトウェアが書き込まれています。
パソコンとはUSBケーブルだけで接続できます。
Digitusシリーズはボードの両端に配置されたランドが1列になっているため、ブレッドボードでの試作や試験がしやすくなっています。
