USB2DXIF dongleは小形・アイソレーション・シンプルを主眼に置いたPCのUSBコネクタにDynamixel Xシリーズ向けのI/Fを増設する製品です。

USBとRS-485及びTTL I/F間は電気的に絶縁がなされていますので、Dynamixel側で発生したサージ電流の影響がUSB側に波及しにくく、また小形なためRaspberry Pi等の小形なコンピュータにRS-485ないしTTL I/Fを増設する際の省スペース化に寄与します。他に汎用のRS-485ないしTTL I/Fや同種のI/Fで通信できるDynamixel以外のアクチュエータにも適用できます。

なおI/Fを1つに絞りライトアングルコネクタを装備したバージョンもあります(BTE079CBTE080C)。

Page Top

仕様 anchor.png

Page Top

同梱内容 anchor.png

型式数量備考
本体1-
Page Top

基本仕様 anchor.png

商品番号BTE096
PCBリビジョンE160B
動作温度範囲-40~85℃ 結露なきこと
寸法約43.0x13.0x9.5mm
重量
電源USBバスパワー
コネクタ等USB-A x1
JST B4B-EH x1
JST B3B-EH x1
各I/F仕様USBUSB 2.0 FS
ESD保護 MM=±400V, HBM=±8kV
RS-485複信 半二重
最大通信速度 3Mbps
最大ノード数 224台
絶対最大定格 -60~60V
ESD保護 MM=±8kV, HBM=±40kV
TTL複信 半二重
最大通信速度 3Mbps
絶対最大定格 -0.5~6.5V
ESD保護 ±12k
絶縁耐圧5kV rms 1min
絶縁型電源容量650mW
環境配慮RoHS準拠, 鉛フリー半田

Page Top

外観・レイアウト anchor.png

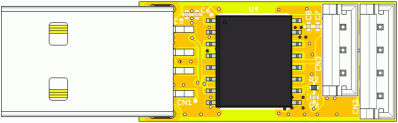

top

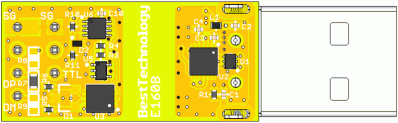

bottom
Page Top

回路図 anchor.png

Page Top

各機能詳細 anchor.png

Page Top
CN1 anchor.png
  • USB Type-A
  • PC等のUSBポートに直結可能
  • 必要に応じてUSB延長ケーブル等を適用のこと
Page Top
CN2 anchor.png
  • RS-485 I/F
  • シグナルGNDと通信用信号ラインが接続
    Pats NameJST Parts Number
    基板用ヘッダーB4B-EH
    ハウジングEHR-4
    ターミナルSEH-00x
    端子番号信号名
    1GND
    2-
    3RS-485 D+
    4RS-485 D-
Page Top
CN3 anchor.png
  • TTL I/F
  • SIGNAL端子は220kΩの抵抗を介して内部の5V電源へウィークプルアップ
  • シグナルGNDと通信用信号ラインが接続
    Pats NameJST Parts Number
    基板用ヘッダーB3B-EH
    ハウジングEHR-3
    ターミナルSEH-00x
    端子番号信号名
    1GND
    2-
    3TTL Signal
Page Top

使用方法 anchor.png

ここではソフトウェア及びデバイスドライバについては、Windowsを前提とします。

PCのUSBポートに本製品を装着し、CN2にRS-485 I/F、CN3にTTL I/Fを持った機器を接続します。

Page Top

Dynamixelシリーズの場合 anchor.png

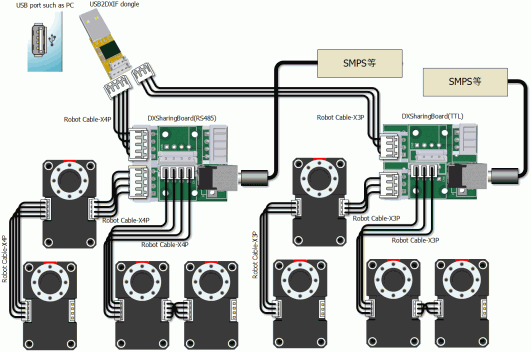

そもそもCN2とCN3のGND信号は各I/Fの基準電位という位置付けであり、CN2とCN3を仲介して大きな電流を中継する事は想定されていません。実際にはこの図のような各I/Fに個別の電源を装備した環境で常用する事は避けて下さい。
また両電源のGNDが同電位であっても、配線を介して大きなGNDループが構成されてしまう場合がある事を想定しなくてはなりません。

Page Top

デバイスドライバのインストール anchor.png

本製品にはFTDI社のUSBシリアル変換ICが使用されています。
デバイスドライバのインストール手順の詳細はこちらを参照下さい。

Page Top

応答の待ち時間 anchor.png

FTDI社のUSBシリアル変換ICはチップ内にタイマが内蔵されており、このタイマのタイムアウトにより送受信のイベントが発生します。このタイムアウト時間は提供されるデバイスドライバにて16msに設定されているため、これより短い時間での応答性を得ようとする場合は値を変更しなくてはなりません。
FTDI社のライブラリ等を使用する場合は、専用のAPIで必要に応じて変更する事が可能ですが、WIN32 APIでオープン・クローズ・送受信だけを扱うアプリケーションの場合は、デバイスマネージャの該当COMポートのプロパティから予め任意の値に変更しておく事で対処出来ます。

Page Top

ボーレート anchor.png

TTL及びRS-485 I/Fは最大で3Mpbsまで対応します。
なお、FTDI社のUSBシリアル変換ICの仕様として1.5Mbps以下であれば次式により導かれますが、1.5Mbpsを超えたボーレートは2Mbps及び3Mbpsのみに対応します。

real baudrate = 3000000 / internal divisor
internal divisor = n + 0, 0.125, 0.25, 0.375, 0.5, 0.625, 0.75, 0.875
(n = 2..16384)
real baudrate[bps]internal divisor
30000000*
20000001*
15000002
14117652.125
13333332.25
12631582.375
12000002.5
11428572.625
10909092.75
10434782.875
10000003
9600003.125
9230773.25
8888893.375
8571433.5
8275863.625
8000003.75
7741943.875
7500004
7272724.125
7058824.25
6857144.375
(中略)(中略)
18316384.625
18316384.75
18316384.875
18316384
*は例外

ホストから任意のボーレートを指定するとデバイスドライバは数式上の最も近いボーレートに丸められた値を採用するため、誤差が生じる場合があります。そのため、できるだけこの数式にあてはまるボーレートを採用する事を推奨します。

Page Top

対応するデバイス anchor.png

Device Name
Dynamixel DX・AX・RX・EX・MX・X・PRO・USS3・DXMIO・UD3・UD4
Page Top

Dynamixel Library anchor.png

WindowsやLinux上で動作する通信プログラムを作る際は、別途用意したライブラリを用いる事でシリアル通信やプロトコルを意識せずにコーディングができます。
APIに対して対象デバイスのID・番地・値といった引数を与えるだけでコントロールテーブルの読み書きが実現でき、マルチスレッド等で複数のデバイスに対して個別にアクセスする様なアプリケーションも容易に構成できます。

なお、Dynaimxelには2種類のプロトコルが存在し相互非互換であるため、ライブラリは以下の2種類用意しています。

Page Top

DYNAMIXEL Wizard 2.0 anchor.png

デバイスのコントロールテーブルの状態をモニタしたりパラメータの変更や動作確認を簡便に行うソフトウェアとして、DYNAMIXEL Wizardを提供しています。
モデルやプロトコルにかかわらず全Dynamixelを一様に扱うことができ、ファームウェアの更新も行えます。


Dynamixelの設定や動作確認を行うツールは、今後RoboPlusからDYNAMIXEL Wizardへ移管していくものと思われます。

Page Top

注意事項 anchor.png

  • BTE079CBTE080CBTE096はいずれも同じ回路で構成され、コネクタの実装状況のみが異なる製品である。
  • 一部のDynamixelがサポートする2250000・2500000・3500000・4000000・4500000・10500000[bps]といったボーレートは、搭載されるUSBシリアル変換チップが対応していないため、Dynamixelのボーレートをそれらの値に変更してはならない。
  • ホストとなるコントローラとRS-485 I/F側のデバイスを単一電源で動作(同じ電源を供給)している場合は、本品でUSB側とRS-485 I/F間を絶縁する意味は皆無である。
  • 回路上のR7はRS-485 I/Fの終端抵抗として150Ωが装備される。必要に応じて取り外すか適当な抵抗値のチップ抵抗(1608)に換装する事。
  • 回路上のR8,R9はRS-485 I/Fのバイアス抵抗だが未実装となる。必要に応じて適当な抵抗値のチップ抵抗(1608)を装備の事。
