概要 anchor.png

USBで接続される機器間を絶縁する製品で、USB 2.0 FSに対応したポートアイソレータADuM4160を使用しています。
USBデバイスとPC間を絶縁する他、USBデバイスの消費電力や突入電流等の影響によりホスト側の認識に影響が発生する場合や、いざという時のホストのUSBポートの保護に使用できます。また、過電流検出機能のないUSBホストにも最適です。

なお、同等の他社製品は多々ありますが、本製品は高さと幅を抑えることで隣接した複数のUSBコネクタに適用する事が可能です。

Page Top

仕様 anchor.png

Page Top

同梱内容 anchor.png

型式数量備考
本体1-
Page Top

基本仕様 anchor.png

品番BTE078
PCBリビジョンE118
動作温度範囲-40~85℃ 結露なきこと
寸法約50x15x10mm
重量
電源USBバスパワー
出力電力最大2W (5V 0.4A)
USB I/FUSB 2.0 FS(12Mbps)固定
コネクタ等Up streamUSB Type A オス
Down streamUSB Type A メス
絶縁電圧VBUS3kV
D+/D-5kV rms 1min
環境配慮RoHS準拠, 鉛フリー半田
Page Top

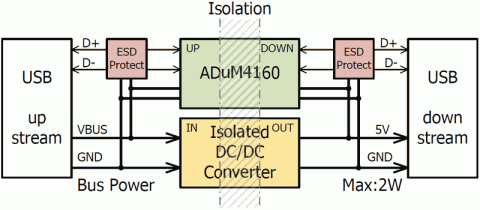

内部簡略ブロック anchor.png

Page Top

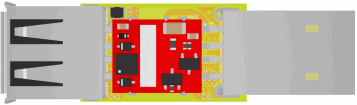

外観 anchor.png

top
3D pdf
Page Top

コネクタ・端子・スイッチ等 anchor.png

Page Top
USB Type A Up streamコネクタ anchor.png

ホストとなるPC等のUSBコネクタに装着するコネクタ。

Page Top
USB Type A Down streamコネクタ anchor.png

USB機器を装着するコネクタ。

Page Top

使用方法 anchor.png

PCのUSBポートと接続するUSB機器の間に本製品を挿入します。

Page Top

注意事項 anchor.png

  • USB 2.0 LS(1.5Mbps)やHS(480Mbps)を要求するUSBデバイスは使用できない。
  • USBデバイスの最大消費電力が2W以下でないと安定した電源供給が行えない。また、デバイスへの電源供給能力はホストのバスパワーに依存する。
  • USBポートの電力を端末の充電に使用するといった場合には、本機を使用してはならない。
  • コネクタの着脱方向以外に物理的な応力を加えると破損する。
  • USBオーディオ機器用のノイズフィルタとして設計されているものでは無いため、それらの用途においては過度な音質改善は期待できない。
