概要 anchor.png

Atmel社製ATmega168を搭載したマイコンボードです。

Page Top

基本仕様 anchor.png

商品番号BTC066
リビジョンE047B
CPUAtmel ATmega168
クロックシステムクロック 16MHz
内蔵機能USART・I2C・SPI・各種タイマ・A/D変換器・コンパレータ・I/Oポート等
動作電圧DC6.3~36V
消費電流40mA以下
寸法W26.5 x D33mm
コネクタ等7ピン外部端子×1, 10ピン外部端子×1、RS485/TTL端子×2 リセットボタン×1
付属品コネクタキット(3pin 22-03-5035/50-37-5033 各2個, 4pin 22-03-5045/50/37-5043 各2個, ターミナル 08-70-1040)
環境配慮RoHS準拠,鉛フリー半田
Page Top

外観 anchor.png

topbottom
Page Top

回路図 anchor.png

Page Top

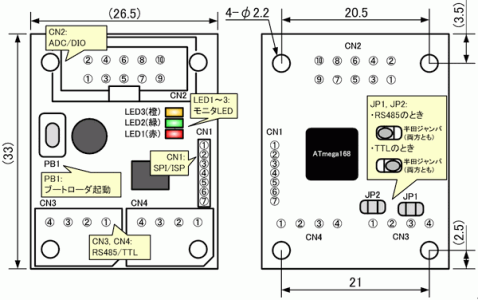

端子配置・外形 anchor.png

Page Top

CN1 anchor.png

No.端子名
1SS(PB2)
2GND
3VCC(DC5V)
4MOSI(PB3)
5MISO(PB4)
6SCK(PB5)
7RESET(PC6)
Page Top

CN2 anchor.png

No.端子名
1VOUT(DC5V)
2PC0/PCINT8/ADC0※
3PC1/PCINT9/ADC1※
4PC2/PCINT10/ADC2※
5PC3/PCINT11/ADC3※
6PC4/PCINT12/ADC4/SDA/PD5/PCINT21/OC0B/T1​
7PC5/PCINT13/ADC5/SCL/PD6/PCINT22/OC0A
8ADC6/PB1/PCINT1/OC1A
9ADC7/PB2/PCINT2/SS/OC1B
10GND

※バッファアンプ内蔵

Page Top

CN3 anchor.png

RS485/TTLは排他的に選択

  • RS485
    No.端子名
    1GND
    2VIN
    3RS485 D+
    4RS485 D-
  • TTL
    No.端子名
    1GND
    2VIN
    3TTL RX/TX
    4-
Page Top

D1,D2,D3(LED) anchor.png

  • PB0,PD7,PD3に対応
Page Top

PB1(プッシュボタン) anchor.png

  • 押下でマイコンのリセット端子をGNDへ短絡
Page Top

各機能の詳細 anchor.png

Page Top

電源 anchor.png

CN3/CN4から接続機器に合わせDC6.3~30Vを供給します。

Page Top

PCとの接続 anchor.png

RS485/双方向TTL通信バッファのどちらかでPCと通信します。どちらの接続でも、ターミナルソフトによるPCとの通信やプログラムの転送が可能です。

Page Top

プッシュスイッチ(PB1) anchor.png

PB1にはマイコンのNRST端子が接続されています。押下されるとNRST端子がGNDに接続されマイコンがリセットされます。

Page Top

開発環境 anchor.png

Page Top

GCC Developer Lite anchor.png

GCC Developer Liteの詳細についてはこちら
フルインストールないしATmegaで使用を選択する事で必要なコンポーネントが自動的にインストールされます。

Page Top
ターゲットファイル anchor.png

GCC Developer Liteでの本マイコン用の設定は以下となります。

  • ATmega168(RS485)
Page Top
ブートローダ anchor.png

マイコンのフラッシュROMには出荷時に弊社オリジナルのブートローダが書き込まれています。
本ブートローダはJTAGやその他の特殊なI/Fを使用せずとも、COMポートを使用してマイコンのプログラム書き換えや操作を行う事が出来ます。 詳細はこちら
ブートローダを使用して動作するプログラムが構成できる設定リストは以下の通りです。

  • ATmega168(RS485) これ以外の設定リストで構成されたプログラムをブートローダで転送しても正常動作しません。
    転送に使用できるPCのソフトウェアはSTERM.exe(SIMPLE TERM)のみとなります。
Page Top

ATmega168用ライブラリ anchor.png

GCC Developer Liteでは1つのソースプログラムのみを対象とするため、機能別にソースを分割して編集やコンパイルするといった使い方は出来ません(完全にできないという訳でもありません)。だからと言って全ての機能を一つのソースに記述する事は、プログラムの見通しが悪くなりバグの温床になりかねません。
そこで、複数のソースに分割する事無くある程度のソースプログラムサイズでコーディングするために、頻繁に使用されるであろう一部の機能が専用のライブラリとして提供されます。
GCC Developer Liteを標準的な環境のPCへインストールすると、「C:\Program Files\BestTech\GCC Developer Lite\TARGET\ATmega168_RS485」フォルダに必要なファイルがコピーされます。必要に応じて本フォルダを参照できますし、ユーザがソースを修正しライブラリを再構築する事も可能です。

  • スタートアップルーチン

    C言語で作成したプログラムを実行させるために、アセンブラないしC言語で記述された必要最低限の初期化処理プログラムです。

  • リンカスクリプトファイル

    実行条件に応じたメモリの割り当てを記述したファイルです。コンパイル時にリンカが参照し、コードの最終的な配置が決定されます。
    atmega168.x

  • 内蔵ペリフェラルのレジスタ名定義ヘッダファイル

    マイコンに内蔵された各種ペリフェラルが持つレジスタは、決められたメモリ上のアドレスに配置されています。それらレジスタをアドレスではなくレジスタ毎に決められた名称を使い、変数のようにアクセスするためのマクロ定義が記述されています。

  • UART API

    作成したプログラムの動作を確認を行う際に、マイコンのシリアルポートを使用する事を推奨しています。マイコンと文字によるコミュニケーション機能を用意する事で、レジスタの値やプログラムの進捗の把握、さらにはマイコンに対してPCから指令を与えるといった使い方が出来ます。
    本マイコンには複数のシリアルポートが備わっており、制御方法も多種多様なため、それに応じてライブラリとして提供する通信用APIも多くなっています。

  • ライブラリファイル

    各APIをコンパイルし、一つのライブラリファイルにアーカイブして提供します。
    makelib.bat (APIをコンパイルし、アーカイブするバッチ)
    libm168.a (makelib.batで作成されるライブラリファイル)
