基礎知識 anchor.png[1]

本キットを使用するに当たって必要最小限の基礎知識を紹介します。

Page Top

部品の紹介 anchor.png[2]

本キットに同梱されるパーツの紹介です。

Page Top
FDIII-HC anchor.png[3]

本キットの中核を担うホストコントローラです。モータやセンサといった装置とコミュニケーションをとりながら、様々な処理を行わせることができます。

詳細はこちら[5]をご覧下さい。

Page Top
Dynamixel AX-12+ anchor.png[6]

ホーン(丸い部分)が回転することで、人型ロボットの関節部分や車型ロボットの車輪などの役割を果たすことができるモータユニットです。
中にはホストコントローラとコミュニケーションを行ったり、指令されたホーンの位置を保持するための様々な処理を行うためのマイクロコンピュータが内蔵されています。

詳細はこちら[8]をご覧下さい。

Page Top
Dynamixel AX-S1 anchor.png[9]

写真の3つの矢印方向に備わった赤外LEDとフォトトランジスタによる反射光量計測、フォトトランジスタのみによる赤外線輝度計測、マイクによる音量測定やクラップ音カウント、ブザーによるメロディ演奏、赤外線通信などを搭載したセンサユニットです。
こちらもAX-12+同様に内蔵されたマイクロコンピュータによって自動的に計測処理が行われるようになっています。
なお、形状がAX-12+と酷似していますが、モータを内蔵してないのでホーンは回転しません。

詳細はこちら[10]をご覧下さい。

Page Top
フレーム anchor.png[11]

AX-12+およびAX-S1の形状に合わせたプラスチック製の機構パーツです。2種類のフレームを組み合わせることで、様々な形状を作ることができます。

Page Top
Dynamixelケーブル(3線) anchor.png[13]

FDIII-HCとAX-12+ないしAX-S1同士を接続するためのケーブルで、3本の線で一組となっています。両端にはコネクタが装備されています。
このケーブルにはコミュニケーションを行うための信号や電源といった電気信号がつながり、人に例えると神経と血管といった重要な役割を果たします。

Page Top
ACアダプタ・電源延長ケーブル anchor.png[15]

本製品を動かすための電源は、家庭用のコンセントから必要な電力を取り出すACアダプタを使用します。
また、ACアダプタのプラグ形状が電源の供給先であるFDIII-HCのジャックと異なるため、形状の変換を目的とした電源延長ケーブルも用意しています。

Page Top

Dynamixelシリーズについて anchor.png[17]

Page Top

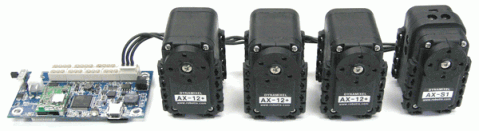

マルチドロップ接続 anchor.png[18]

Dynamixelシリーズは1つのネットワークに対してマルチドロップ(芋づる式)接続する方式を採用しています。
実際の配線イメージは以下の図の様になります。

Page Top

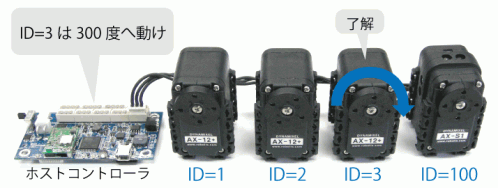

ID anchor.png[20]

Dynamixelには各個を特定するための固有のIDが振られています。ホストコントローラはIDを元に指令を出します。

Page Top

フレームの取り付け anchor.png[22]

Page Top
OF-12SHの取付 anchor.png[23]
Page Top

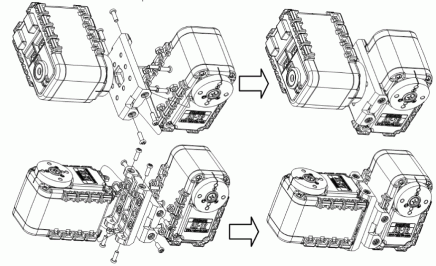

OF-12Sの取付 anchor.png[24]

OF-12SHとOF-12Sを組み合わせることもできます。

Page Top

ブートローダ anchor.png[26]

ブートローダ[27]はFDIII-HC内のマイコンに備わっているプログラムで、FDIII-HCに内蔵される機能にアクセスする手段を提供します。ここでは自作したプログラムをFDIII-HCへ転送する際に操作する事が主になります。

ブートローダでの大まかな操作手順は下記のようになりますが、具体的な操作方法は追って説明します。

Page Top

AX-12+コントロールテーブル anchor.png[28]

ここではコントロールテーブルのうち、使用する主なアイテムだけを抜粋して紹介します。
詳しくはDynamixelコントロールテーブル(DX,RX,AXシリーズ用)[29]を参照して下さい。

アドレスアイテム
30ゴールポジション(L)
31ゴールポジション(H)
32動作速度(L)
33動作速度(H)
34トルクリミット(L)
35トルクリミット(H)
36現在のポジション(L)
37現在のポジション(H)
38現在のスピード(L)
39現在のスピード(H)
40現在の負荷(L)
41現在の負荷(H)
46動作中
Page Top

AX-S1コントロールテーブル anchor.png[30]

ここではコントロールテーブルのうち、使用する主なアイテムだけを抜粋して紹介します。
詳しくはAX-S1コントロールテーブルを参照して下さい。

アドレスアイテム
26左側赤外線反射センサ
27正面赤外線反射センサ
28右側赤外線反射センサ
29左側赤外線輝度センサ
30正面赤外線輝度センサ
31右側赤外線輝度センサ
35音量測定値
36音量最大保持値
37クラップ音カウント
40ブザー音階
41ブザー長さ

次のチャプターへ[31]

FDIII-HC Starter Kit Guide[32]へ戻る
