BTE0XX ATmega128 EVB :: Besttechnology

knowledge:BTE0XX ATmega128 EVB
ページ内コンテンツ
    • 概要
    • 基本仕様
    • 外観
    • 回路図
      • I/Oボード
    • I/Oボード各機能の詳細
      • CN1
      • CN2
      • CN3
      • CN4
      • CN5
      • CN6
      • CN7
      • CN8
      • CN9
      • CN10
      • CN11
      • CN12
      • CN13
      • CN14
      • CN15
      • CN16
      • CN18
      • CN19
      • CN20
      • CN21
      • CN22
      • LCD1
    • 使用方法
      • デバイスドライバのインストール
    • サンプルプログラム

ショップページ[1]

概要 anchor.png[2]

ATmega128[3]/ATmega128A[4]マイコンボード用評価キットです。
LED・スイッチ・ブザー・CPLDといった機能が搭載されており、PCとUSBケーブルで接続する事でほとんどの機能を外部電源を別途用意する事無くテストする事が出来ます。
外部電源を接続すると、DCモータやDynamixelといった装置を制御する事も可能です。

Page Top

基本仕様 anchor.png[5]

商品番号BTExxx
リビジョンE089 (4層)
動作温度0～+50℃
動作電圧5V系デバイス:DC4.5～5.5V
外部電源:DC6～15V
寸法W150×D60mm (±0.5mm)
環境配慮RoHS準拠, 鉛フリー半田
Page Top

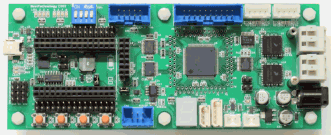

回路図 anchor.png[9]

Page Top

I/Oボード anchor.png[10]

fileE089_SCH.pdf[11]
Page Top

I/Oボード各機能の詳細 anchor.png[12]

Page Top

CN1 anchor.png[13]

  • 2.54mmピッチ2列 15ピン
  • ヘッダメス
  • ATmega128/ATmega128AマイコンボードのCN1を装着
Page Top

CN2 anchor.png[14]

  • 2.54mmピッチ2列 15ピン
  • ヘッダメス
  • ATmega128/ATmega128AマイコンボードのCN2を装着
Page Top

CN3 anchor.png[15]

  • 2.54mmピッチ2列 15ピン
  • ヘッダオス
  • CN1と並列接続
Page Top

CN4 anchor.png[16]

  • 2.54mmピッチ2列 15ピン
  • ヘッダオス
  • CN2と並列接続
Page Top

CN5 anchor.png[17]

  • USB mini Bレセプタクル
  • USBパスパワーをボード上の5V電源として供給
Page Top

CN6 anchor.png[18]

  • AVR ISP用
Page Top

CN7 anchor.png[19]

  • CPLD JTAG用
Page Top

CN8 anchor.png[20]

  • 2.54mmピッチ1列 3ピン
  • AD0
Page Top

CN9 anchor.png[21]

  • 2.54mmピッチ1列 3ピン
  • AD1
Page Top

CN10 anchor.png[22]

  • 2.54mmピッチ1列 3ピン
  • AD2
Page Top

CN11 anchor.png[23]

  • 2.54mmピッチ1列 3ピン
  • AD3
Page Top

CN12 anchor.png[24]

  • 2相エンコーダ用
Page Top

CN13 anchor.png[25]

  • 2相エンコーダ用
Page Top

CN14 anchor.png[26]

  • DCモータ
Page Top

CN15 anchor.png[27]

  • DCモータ
Page Top

CN16 anchor.png[28]

  • 電源供給用ジャック
Page Top

CN18 anchor.png[29]

  • DC5.0V電源出力
Page Top

CN19 anchor.png[30]

  • DC3.3V電源出力
Page Top

CN20 anchor.png[31]

  • Dynamixel用(RS485 I/F)
Page Top

CN21 anchor.png[32]

  • Dynamixel用(TTL I/F)
Page Top

CN22 anchor.png[33]

  • CPLD JTAG用
Page Top

LCD1 anchor.png[34]

  • LCDキャラクタディスプレイモジュール(SC1602BS-B)用
Page Top

使用方法 anchor.png[35]

Page Top

デバイスドライバのインストール anchor.png[36]

本製品にはFTDI社[37]のUSBシリアル変換ICが使用されています。インストール方法及び詳細はこちら[38]を参照下さい。

Page Top

サンプルプログラム anchor.png[39]

こちら[40]にて公開中。
