BTX031 Dynamixel RX-28 :: Besttechnology

knowledge:BTX031 Dynamixel RX-28
Table of contents
    • 概要
    • 主な仕様
    • 寸法
      • アルミ製ホーン装着時の寸法
      • Free Horn for RX-28/24F（別売り）装着時の寸法
      • 3Dデータ
    • 組立
      • ホーンの取り付け
      • RX-28/24F用マウントアダプタセット（別売り）の組み立て
    • コネクタ
    • ホストコントローラとの接続
      • Dynamixelのピンアサイン
      • ホストと複数のDynamixelを接続
      • UARTとの接続
      • 電源の投入
    • 通信プロトコル
    • コントロールテーブル

ショップページへ[1]

概要 anchor.png[2]

Close Control1024段階の解像度で位置・速度・電流制御
Compliance Driving位置制御においてコンプライアンス制御
Feedback角度・速度・内部温度・負荷をフィードバック
Alarm System内部温度・トルク・印加電圧等が指定範囲から外れた場合、この状況を知らせると共に自ら適切な処理を行う機能を装備
Communicationアクチュエータ間をデイジーチェーン接続でき、最大1Mbpsの通信速度をサポート。また、1つの通信経路のみで指令可能であるため、ホストは少ないリソースで複数台のDynamixelを制御
High performance MorterSwiss Maxon Motorの最上級製品であるRE-MAX Series Coreless DC Motorを採用、出力トルクが大きく加速性に優れる
Engineering Plastic大きなトルクに対して十分な剛性を発揮するエンジニアリングプラスチックボディー
Metal Gearすべてのギアが金属製、耐久性が高い
Axis Bearing出力軸には2つのベアリングを内蔵
Status LED内部のエラー状況をLEDにて通知
Page Top

主な仕様 anchor.png[3]

商品番号BTX031B
最大保持トルク37kgf•cm (at 18.5V 1.9A)
減速比1/193
無負荷回転数85rpm (at 18.5V)
最大動作角度位置決め制御時:0～300°,Endless Turn
電源電圧範囲12～18.5V (Recommended 14.4V)
待機電流50mA
動作温度範囲-5～+80℃
重量72g
コマンドシグナルデジタルパケット
プロトコル半二重非同期通信 8-1-N
リンク方式RS 485 Multi Drop(daisy chain type Connector)
ID数254 (0～253)
通信速度7843～1M bps
フィードバック位置, 速度, 温度, 負荷, 電源電圧
モータmaxon RE-MAX
材質エンジニアリングプラスチック・フルメタルギア
付属品アルミ製ホーン ×1
ネジ・コネクタキット ×1式
フレキシブルワイヤ 18cm ×1
Page Top

寸法 anchor.png[4]

Page Top

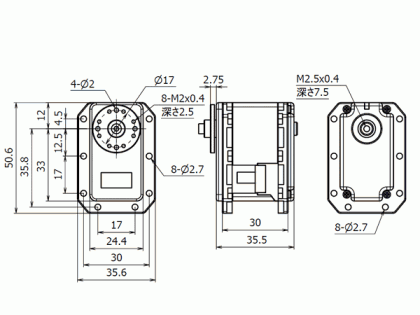

アルミ製ホーン装着時の寸法 anchor.png[5]

BTX031-dim.png[6]
Page Top

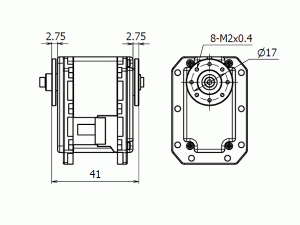

Free Horn for RX-28/24F（別売り）装着時の寸法 anchor.png[7]

BTX031-horn kit.png[8]
Page Top

3Dデータ anchor.png[9]

3Dデータは以下よりダウンロードください。

Page Top

組立 anchor.png[12]

Page Top

ホーンの取り付け anchor.png[13]

www.besttechnology.co.jp_fck201011011950447326c11540ffc78a.png[14]
Page Top

RX-28/24F用マウントアダプタセット（別売り）の組み立て anchor.png[15]

Page Top

コネクタ anchor.png[16]

Pats NameMolex Parts Number
基板用ヘッダー22-03-5045[17]
ハウジング50-37-5043[18]
ターミナル08-70-1040[19]
Page Top

ホストコントローラとの接続 anchor.png[20]

ホストコントローラとしてBTE083 FDIII-HC[21]を利用できます。

Page Top

Dynamixelのピンアサイン anchor.png[22]

RX-28のピン配列は次の図の様になっており、2ヶ所に装備されるコネクタはDynamixel内部で相互に接続されています。

端子番号信号名
1D-
2D+
3VDD (DC12～16V)
4GND
Page Top

ホストと複数のDynamixelを接続 anchor.png[23]

RS485では1つのノードに複数のターミナルが接続されるマルチドロップリンクが可能です。Dynamixelも同様に複数台を同一のノードに接続して通信が可能ですが、同時に複数のDynamixelが送信を行なわない様にホストがプロトコルを運用しなくてはなりません。

Page Top

UARTとの接続 anchor.png[24]

Dynamixelを制御するには、ホストコントローラーのUART信号レベルをTTLレベルからRS485レベルに変換する必要があります。

TTLのTxDとRxDのデータ信号による命令は以下のようにDIRECTION485に依存します。
DIRECTION485がHigh: TxDがデータとして出力されます。
DIRECTION485がLow: データがRxDとして入力されます。

Page Top

電源の投入 anchor.png[25]

配線等を確認した上で電源を投入すると、電源ラインが正常であればDynamixelに装備されたLEDが点滅します。もし異常と思われたら即電源を切り、配線経路と電源の電圧/電流のリミットを確認して下さい。
なお、Dynamixelはスタンバイ状態では1台あたり約50mA以下の消費電力です。

Page Top

通信プロトコル anchor.png[26]

詳細はこちら[27]。

Page Top

コントロールテーブル anchor.png[28]

Dynamixelコントロールテーブル(DX,RX,AXシリーズ用)[29]ページ参照。
